ZD-9 电动转辙机智能 I 级测试记录，填完这张表，红黄自己就出来了
—— ZD-9 电动转辙机 I 级测试记录，升级版
添记I 级测试的老师傅都懂：
测得挺快，核得挺慢。
一张横向表二十来列。四道岔填完，几十个数字趴在纸上。然后就得靠眼睛，一个一个去比标准。
比完了呢？看是都"在范围内"。
可贴在边上的那几个呢？
2.26 和 2.24，扫过去跟 2.2 长得一模一样。
偏偏规范最在意的，就是这种贴边。
举个真实案例。
原表里有一组实测摩擦电流：
2.2 2.4 1.4 1.5
单看这四个数，都像正常值。谁都挑不出毛病。

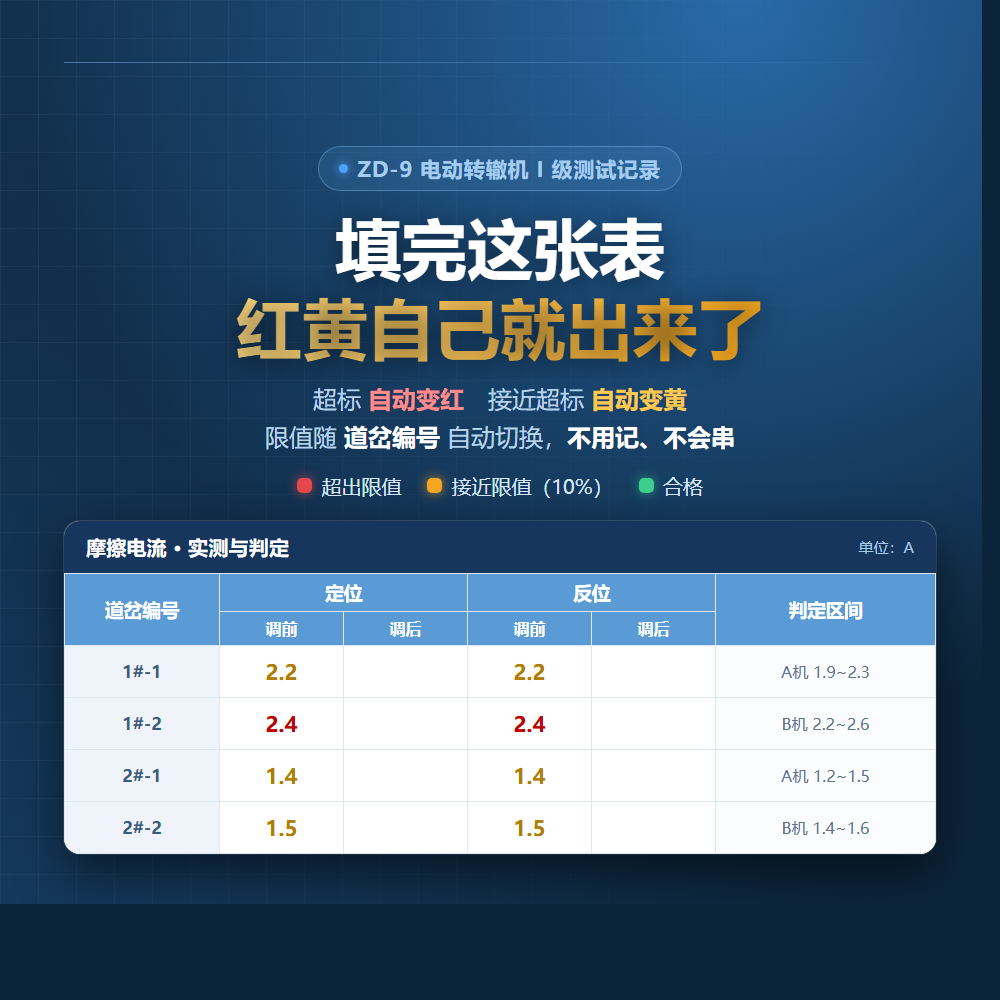

但一挂上标准，画风就变了：
| 机位 | 实测 | 标准 | 结果 |
| 1#-1（A机） | 2.2 A | 1.9~2.3 A | 🟡 贴上限 |
| 1#-2（B机） | 2.4 A | 2.2~2.6 A | 🔴 越下限 |
| 2#-1（A机） | 1.4 A | 1.2~1.5 A | 🟡 贴上限 |
| 2#-2（B机） | 1.5 A | 1.4~1.6 A | 🟡 贴上限 |
四道岔，四处全踩边界，其中一处已经越界。
而这里有第二个坑：
和 2# 是两套完全不同的标准。同一条道岔，A 机和 B 机的限值就不一样。谁能一边干活一边记住四套区间不串？ZD9的四线与六线故障电流值都是不一样，测试完了，添上好像都对，又好像不对。
看上表这么多的数值，你能记住吗？真心是记不住呀。最好的方法是写到转辙机上，或者在室内将相关标准查好了，设到表格里。
🔴 超标 = 红字
低于下限，或高于上限。精确到那一格，不整行刷色。
🟡 接近超标 = 橙黄字
进入限值区间后，距边界 10% 以内就预警。
这就是"趋势"看得见的地方。 摩擦电流本来就要盯季节性漂移，规范里也写了"冬调下限、夏调上限"——贴边本身就是要动作的信号。
🎯 限值跟着"道岔编号"自己换
你在编号栏写 1#-1，它按 1.9~2.3 判；写 2#-2，自动换成 1.4~1.6。
不用记，不会串。
📊 每列自动报数
表头下面多两行：
超标项数 0 0 0 0 1 0 0 0 ...
接近项数 0 0 0 0 1 0 2 0 ...
写月度分析、填分析报告，数字直接抄，不用再数一遍。
⚙️ 判据集中在另一张表，随手能改，可以按需要改成合适的数值和经验值。
这是最要紧的一点。

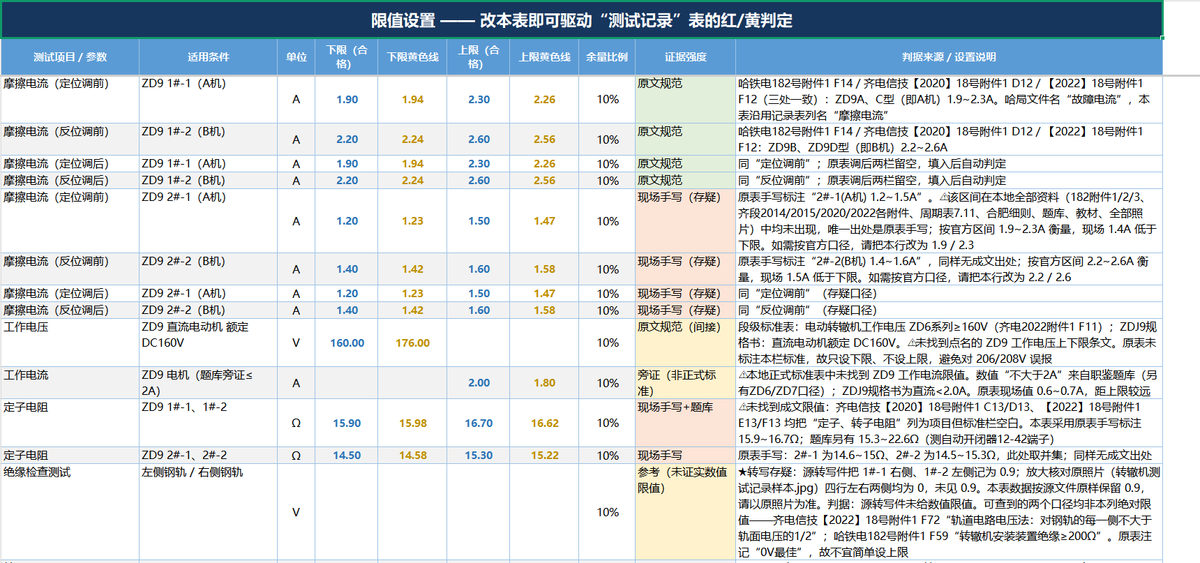

限值和记录表是分开的。 所有标准都在"限值设置"工作表里：下限、上限、黄线、余量比例，一目了然。
- 想按你们段的标准判？改一格就行，记录表立刻跟着变
- 黄线不用自己算，公式自动派生
- 觉得 10% 余量太松？改比例
- 某项暂时不想判？把上下限清空，那栏就不变色了
✔️ 还有两处小顺手
- 下拉菜单：转辙机类型、4mm/6mm 试验结论，减少手填错字
- 半波电压
70/60自动拆开判：照原来习惯填就行，不用分两列
✅ 官方区间，直接可用

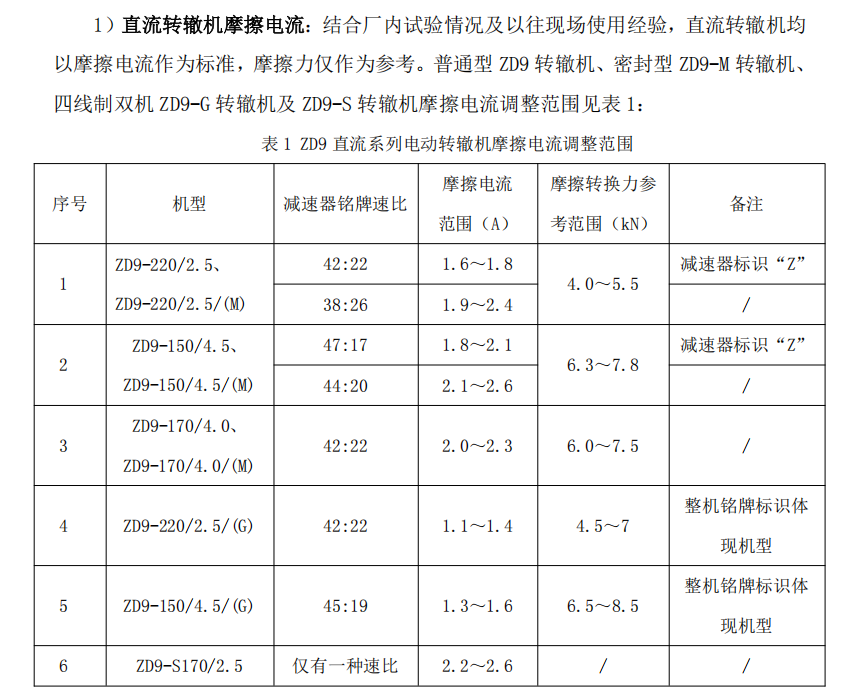

摩擦电流：ZD9A、C 型（A机）1.9~2.3 A；ZD9B、ZD9D 型（B机）2.2~2.6 A。维规和厂家说明书上都有，只是种类多的记不住。
怎么使用？
- 打开表格

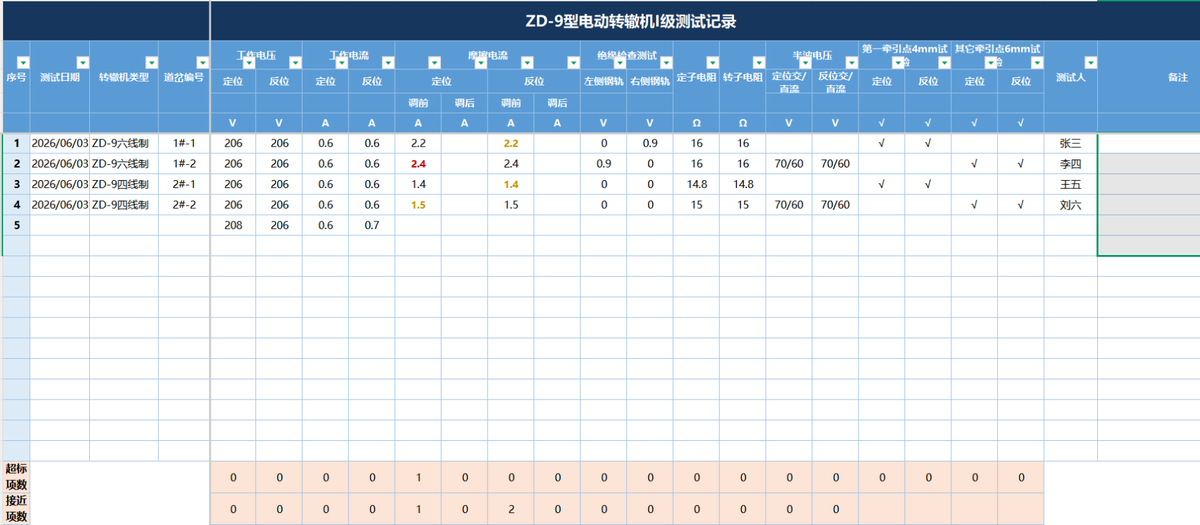

- 在"测试记录"里按老习惯填数（版式和原表一致：横向，定位/反位、调前/调后分列）
- 看颜色：红的马上处理，黄的记下来盯趋势
- 要调标准：去"限值设置"改数字
- 要写分析：抄统计行
数据行预留 16 行，四道岔、八道岔都够。不够就往下拉，颜色和统计自动跟着扩。
原文件一个字没动，完整保留。
做表格初衷
这张表的思路特别朴素：
把老师傅脑子里的标准，变成表格自己会执行的规则。
谁记得住 1#-1 和 1#-2 是两套标准？
谁又能一眼看出 2.26 和 2.24 差在哪？
写进表格，人就能腾出手去管真正该管的：
这个值为什么在往上走，该不该调。
最后一句实在话：各地资料对"故障电流／摩擦电流"的叫法、ZD9 与 ZDJ9 的机型归属，确实存在混用；定子电阻、半波电压这几栏更是各段口径不一。
所以"限值设置"表是开放的 —— 以你们段现行标准为准，改数字比信这张表更重要。你可以按这个表再做一个ZDJ9的表格，再做一个ZD6的表格，设定好上下限值，下次使用，一劳永逸了。
温馨提示：表格中有些数值的上限、下限是经验值，不做为标准，请以实际工作要求和维规标准为准，不做为指导工作的标准。
