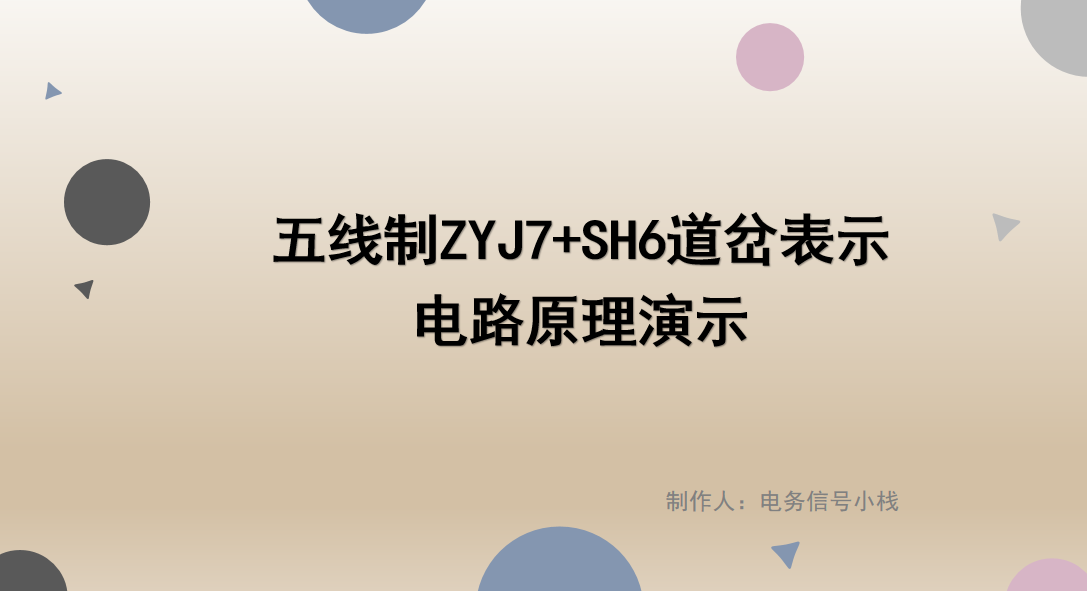

五线制道岔电路动作过程精讲PPT动画展示
一句话导读：这份 PPT 用动画把五线制道岔表示电路的"动作过程"一步步演给你看，比盯着静态电路图硬啃直观得多。
这份课件能帮你解决什么

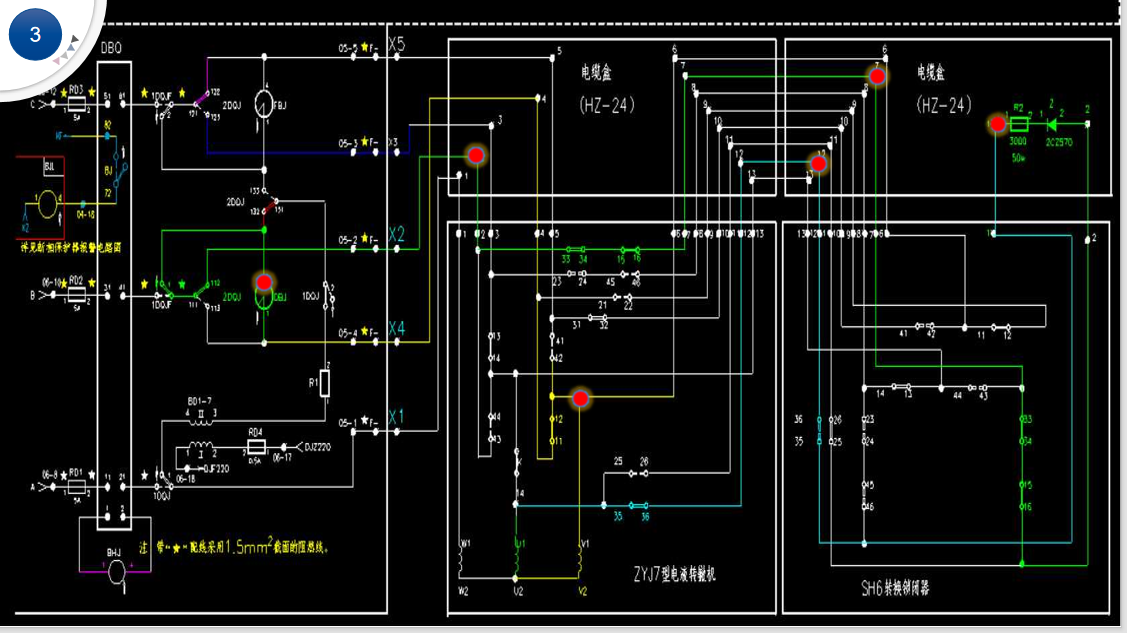

学道岔电路，最头疼的往往是图纸能看懂、动作过程想不明白——表示电路里哪条线先得电、哪个接点先动、定位/反位表示怎么建立、断开表示怎么发生……光靠静态图纸，新人很容易卡在"先后顺序"上。
这份课件把表示电路的动作过程做成了逐页动画演示，跟着放映速度完整看一遍，比对着静态图琢磨半天清楚得多。
适合谁看
| 人群 | 收获 |
|---|---|
| 刚学道岔电路的新人 | 建立"电路是怎么一步一步动起来"的整体概念 |
| 准备技能鉴定、比武的工友 | 快速复习表示电路动作逻辑，查漏补缺 |
| 带徒师傅、培训讲师 | 当培训课件直接用，省去自己画图讲解 |
建议用法（三步走）
- 下载：文末"📦 附件"区点 ⬇ 下载，把 .pptx 存到电脑；
- 放映：用 PowerPoint 打开，按 F5 全屏放映看动画自动播放；想细看就按 ESC 退出放映，手动翻页逐页过；
- 对图：看完动画，回到图纸精讲栏目《S700K 五线制道岔控制电路识读》对照静态电路图，把"动画里的过程"在图纸上走一遍，记得最牢。
配套学习
- 📘 图纸精讲栏目·教程《S700K 五线制道岔控制电路识读》——静态图与动画配合看；
- 🔍 站内搜索"五线制""道岔电路"，还有更多同类课件与文章，现在全站都能直接搜到。
几点说明
- 本课件是动画演示教学，侧重原理与动作逻辑的表达；现场作业、配线核对请一律以现行图纸和《铁路信号维护规则》为准；
- 课件内容若与实际设备型号存在出入，以本单位技术文件与现场实际为准；
- 本站内容均为个人学习研究笔记，仅供行业技术交流。
